Mitsubishi Electric: Новая версия программы MELCOSIM 4.0 – эффективный инструмент для анализа IGBT модулей

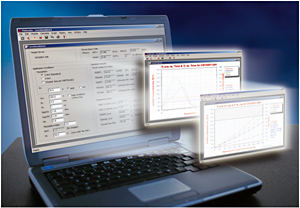

MELCOSIM 4.0MELCOSIM 4.0 – это последняя версия программы от Mitsubishi Electric, написанная с целью помочь разработчику в выборе наиболее подходящих для конкретного применения силовых полупроводниковых модулей Mitsubishi Electric. В данной программе вы можете рассчитать такие важные параметры, как потери в силовом  модуле при заданных вами режимах работы,  а также  колебания температуры кристалла.

Важным дополнением к предыдущей версии программы 3.0 является то, что новая версия MELCOSIM 4.0 позволяет рассчитывать не только среднюю, но и максимальную температуру кристалла. Этот параметр важен для определения температуры кристалла при сравнительно небольшой выходной частоте инвертора (менее 30 Гц), поскольку при такой частоте возникают колебания температуры кристалла и для точного расчёта необходимо учитывать динамику тепловых процессов в кристалле и модуле.

Как и в предыдущих версиях, в MELCOSIM 4.0 используются быстрые алгоритмы обработки данных, сохранен удобный интерфейс со структурированными окнами для ввода и вывода информации, имеется возможность графического представления результатов расчетов для дальнейшего анализа и последующей корректировки параметров в соответствии с условиями пользователя. Помимо этого, все данные расчетов можно экспортировать в текстовый файл.

Применяемые в MELCOSIM 4.0 алгоритмы основаны на данных, указанных в спецификации, и численных методах расчета  статических и динамических потерь. Для расчета температуры нагрева кристалла используется номинальное значение  динамического теплового сопротивления силового модуля.


Пользоваться - просто

Благодаря графическому интуитивно понятному интерфейсу, программа MELCOSIM довольно проста и удобна для пользователя. Например, окно ввода-вывода данных разделено на 4 сектора:  поле с названием выбранного модуля, поле с номинальными параметрами модуля, поле для ввода данных о режимах работы и поле с результатами расчетов.

Для расчета потерь и температуры кристалла с помощью программы MELCOSIM пользователю необходимо ввести следующие параметры: способ модуляции, выходной ток, напряжение шины постоянного тока, частоту коммутации, выходную частоту, номиналы затворных сопротивлений на включение и выключение, коэффициент мощности, глубину модуляции или скважность ШИМ, а также температуру радиатора непосредственно под кристаллом.

В соответствии с введенными данными, MELCOSIM сразу же выдает результаты расчетов: общие усредненные потери (отдельно статические и динамические) на IGBT и на антипараллельном диоде, суммарные потери на модуле, температуру корпуса, а также среднюю и максимальную температуру кристаллов транзистора и антипараллельного диода.


Обновленную версию программы MELCOSIM всегда можно бесплатно скачать, зайдя по ссылке Simulation Soft на сайте: www.mitsubishichips.com


Для получения более подробной информации, обращайтесь:
Тел: +7 (495) 721-2070
semis.info@meg.mee.com
www.mitsubishichips.com
